Montaż podnośnika Blum AVENTOS HL top — instrukcja krok po kroku

AVENTOS HL top to podnośnik z frontem unoszonym równolegle do góry — front chowa się nad korpusem, dając pełny dostęp do wnętrza szafki. Poniżej przeprowadzimy Cię przez dobór siłowników, pozycję ich mocowania, wymiary zabudowy, stabilizację poprzeczną szerokich frontów oraz regulację (z opcją SERVO-DRIVE). Pełną instrukcję producenta możesz też pobrać w PDF.

PHU GRAL jest doświadczonym sprzedawcą Blum. Podnośniki AVENTOS HL top i akcesoria kupisz w naszym katalogu:

• AVENTOS HL Blum
• AVENTOS HF Blum (front składany)
• AVENTOS HS Blum (front uchylno-nachodzący)
• Podnośniki do drzwiczek — wszystkie systemy

Czego potrzebujesz

• Komplet AVENTOS HL top: 2 siłowniki dobrane do wysokości korpusu i ciężaru frontu (22L3200 / 22L3500 / 22L3800 / 22L3900) + zaczepy frontu i zaślepki
• Mocowanie siłowników: wkręty do płyty wiórowej lub system wkrętów EURO
• Opcjonalnie: stabilizacja poprzeczna (szerokie fronty) oraz SERVO-DRIVE z dystansem Blum (otwieranie elektryczne)
• Wkrętarka, wiertło Ø10 mm (otwór SERVO-DRIVE) / Ø5 mm (dystans), miarka, ołówek

Montaż krok po kroku

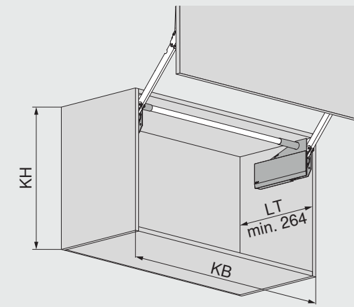

1. Zaplanuj korpus i dobierz siłowniki. Zmierz szerokość korpusu KB, wysokość KH oraz głębokość wewnętrzną LT min 264 mm. Dobierz parę siłowników HL top według wysokości korpusu i ciężaru frontu (22L3200 / 22L3500 / 22L3800 / 22L3900).

2. Wyznacz pozycję mocowania siłowników. Zaznacz punkty na boku szafki (125,5 / 62,5 / 63 / 91,5 / 124 mm). Siłowniki mocujesz na wkręty do płyty wiórowej (z pozycjonowaniem) albo na zamontowane wkręty EURO.

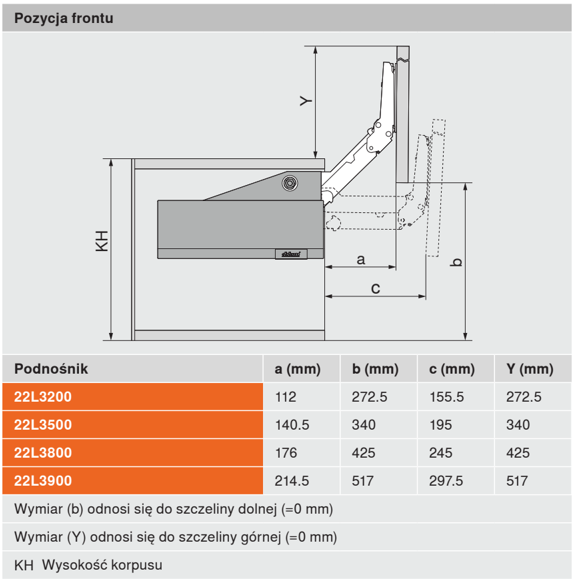

3. Sprawdź pozycję frontu. Dla wybranego siłownika i wysokości korpusu KH odczytaj wymiary frontu a/b/c/Y (np. 22L3200: a 112, c 155,5; 22L3900: a 214,5, c 297,5 mm). Wymiar b odnosi się do szczeliny dolnej, Y do górnej.

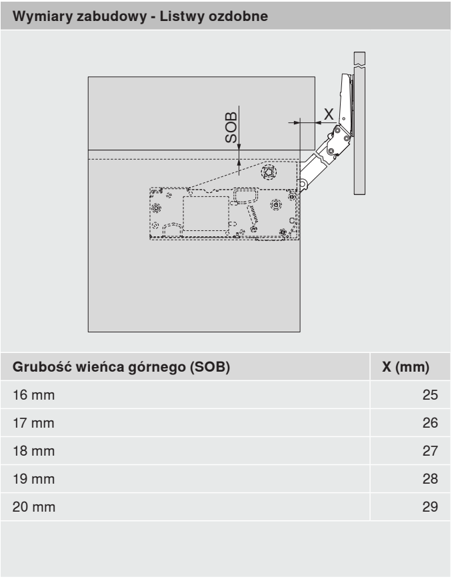

4. Dobierz wymiar zabudowy do wieńca górnego. Grubość wieńca górnego SOB wyznacza odstęp X: 16 mm→25, 17→26, 18→27, 19→28, 20 mm→29 mm.

5. Zamontuj stabilizację poprzeczną (szerokie fronty). Przy ponadstandardowej szerokości frontu zastosuj uchwyt i drążek stabilizacji poprzecznej, aby front pracował równo.

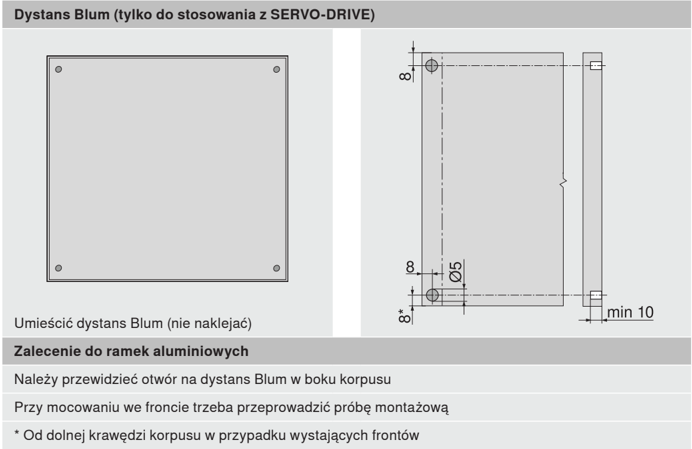

6. Wyreguluj front (opcjonalnie SERVO-DRIVE). Zawieś front, ustaw szczeliny i położenie. Do otwierania elektrycznego dołóż SERVO-DRIVE z dystansem Blum (otwór Ø10 mm). Pełne informacje o montażu i regulacji: blum.com/hltopassembly.


Powiązane systemy

AVENTOS HL top łączysz z SERVO-DRIVE (otwieranie elektryczne) i TIP-ON (otwieranie bez uchwytu). Do innych typów frontów sprawdź pozostałe podnośniki AVENTOS — HF (front składany), HS (uchylno-nachodzący), HK — w kategorii podnośników do drzwiczek.

Doradztwo techniczne: zespół PHU GRAL, doświadczony sprzedawca Blum od 2004 r., Białystok. Pomożemy dobrać siłowniki i wariant podnośnika do Twojej zabudowy — kontakt.
