Montaż podnośnika Blum AVENTOS HK-S — instrukcja krok po kroku

AVENTOS HK-S to kompaktowy podnośnik do małych frontów uchylnych, dostępny w wersji standardowej oraz TIP-ON (otwieranie bez uchwytu). Poniżej przeprowadzimy Cię przez minimalne wymiary zabudowy, dobór kąta otwarcia, pozycję i mocowanie korpusu podnośnika, nawierty frontu oraz regulację. Pełną instrukcję producenta możesz też pobrać w PDF.

PHU GRAL jest doświadczonym sprzedawcą Blum. Podnośniki AVENTOS HK-S i akcesoria kupisz w naszym katalogu:

• AVENTOS HK-S Blum
• AVENTOS HK-XS Blum (mniejszy wariant)
• AVENTOS HK-Top Blum
• Podnośniki do drzwiczek — wszystkie systemy

Czego potrzebujesz

• Komplet AVENTOS HK-S (mechanizm podnoszący + zaczepy frontu + zaślepki), wersja standard lub TIP-ON
• 3 × wkręt do płyty Ø4×35 mm na każdy korpus podnośnika
• Mocowanie frontu: 2 × wkręt do płyty 609.1×00 (fronty drewniane) lub 2 × blachowkręt 660.0950 (szerokie ramki aluminiowe)
• Wkrętarka, wiertło Ø5 mm (Ø7 mm do wąskich ramek aluminiowych), miarka, ołówek

Montaż krok po kroku

1. Sprawdź minimalne wymiary zabudowy. Minimalna wysokość wnętrza szafki LH = 150 mm, minimalna głębokość 240 mm (z widoczną zawieszką do szafek), grubość wieńca górnego SOB max 22 mm.

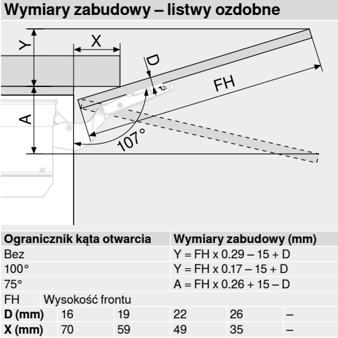

2. Zaplanuj wymiary frontu i kąt otwarcia. Dobierz ogranicznik kąta otwarcia (bez / 100° / 75°) i wylicz wymiar zabudowy z wysokości frontu FH: bez ogranicznika Y = FH×0,29−15+D; dla 100° Y = FH×0,17−15+D; dla 75° A = FH×0,26+15−D. Odstęp X zależy od FH (16→70, 19→59, 22→49, 26→35 mm).

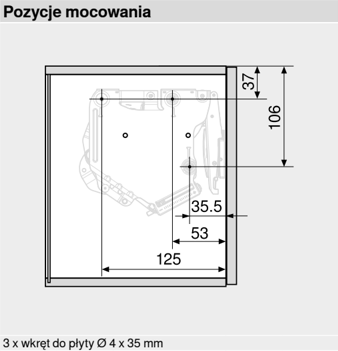

3. Wyznacz pozycję i przykręć korpus podnośnika. Zaznacz punkty mocowania na boku szafki (125 / 53 / 35,5 / 106 / 37 mm) i przykręć korpus 3 wkrętami do płyty Ø4×35 mm po obu stronach.

4. Wykonaj nawierty frontu (fronty drewniane i szerokie ramki). Wyznacz pozycję zaczepu frontu (78−F, 32, 12,5 mm; boczne nałożenie SFA) i zamocuj: drewno — 2 wkręty 609.1×00; szerokie ramki aluminiowe — 2 blachowkręty 660.0950.

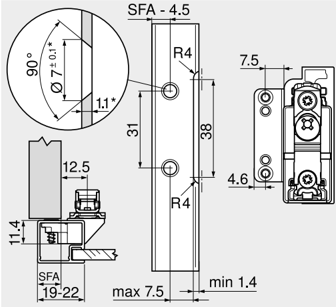

5. Wariant: wąskie ramki aluminiowe. Zastosuj adapter do wąskiej ramki (otwór Ø7±0,1 mm, 90°), boczne nałożenie SFA 19–22 mm, minimalna szczelina 2 mm.

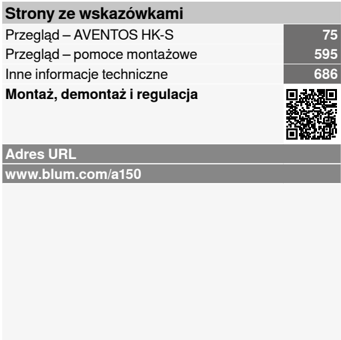

6. Zawieś front i wyreguluj. Zatrzaśnij front na ramionach podnośnika, a następnie wyreguluj jego położenie: wysokość, głębokość, boczne nałożenie i szczelinę. Wersja TIP-ON umożliwia otwieranie bez uchwytu. Wideo Blum: blum.com/a150.

Powiązane systemy

AVENTOS HK-S łączysz z TIP-ON (otwieranie bez uchwytu) oraz SERVO-DRIVE (otwieranie elektryczne). Do większych i cięższych frontów sprawdź pozostałe podnośniki AVENTOS (HF, HL, HS) w kategorii podnośników do drzwiczek.

Doradztwo techniczne: zespół PHU GRAL, doświadczony sprzedawca Blum od 2004 r., Białystok. Pomożemy dobrać podnośnik i kąt otwarcia do Twojej zabudowy — kontakt.
