Montaż prowadnic Blum TANDEM 19 mm ze zintegrowanym TIP-ON — instrukcja i wymiary

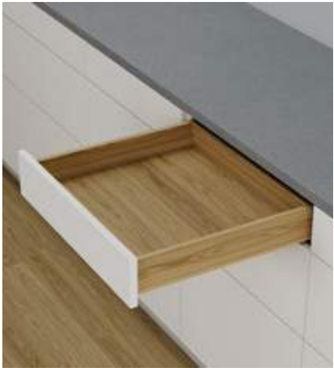

TANDEM 19 mm w pełnym wysuwie ze zintegrowanym TIP-ON to kryte prowadnice podblatowe Blum do szuflad z drewna (płyta do 19 mm grubości), w których mechaniczne wspomaganie otwierania jest wbudowane w prowadnicę — front bez uchwytu otwiera lekkie naciśnięcie. Poniżej znajdziesz wymiary zabudowy, dobór długości oraz montaż w dwóch wariantach mocowania: na sprzęgło (560F) i na bolce mocujące (561F). Pełną instrukcję producenta możesz też pobrać w PDF.

PHU GRAL jest doświadczonym sprzedawcą Blum. Prowadnice TANDEM 19 mm, sprzęgła, regulatory frontu i relingi synchronizacji kupisz w naszym katalogu:

• Prowadnice Blum TANDEM 19 (nowość)
• Prowadnice Blum MOVENTO
• Szuflady Blum LEGRABOX
• Wszystkie szuflady i prowadnice

Czego potrzebujesz

• Komplet prowadnic TANDEM 19 mm — wariant 560F (na sprzęgło) lub 561F (na bolce), klasa 30 kg
• Sprzęgła T51.1700.04 (560F) lub bolce mocujące (561F) — lewe/prawe
• Reling synchronizacji (opcjonalnie, do szerokich frontów do KB 1200 mm) + regulator frontu 295.1000
• Wzornik wiertarski T65.1000.02, wiertarka, wkrętak
• Wkręty do płyty wiórowej Ø4 × 15 mm lub wkręty EURO 661.1450.HG

Dobór długości i klasa obciążenia

TANDEM 19 mm jest dostępny w długościach nominalnych (NL) od 250 do 600 mm, w klasie obciążenia 30 kg. Wariant 560F (na sprzęgło) obejmuje długości NL 250–600 mm (symbole 560F2500T … 560F6000T), a wariant 561F (na bolce) — NL 260–560 mm (561F2601T … 561F5601T). Długość prowadnicy dobierz do głębokości korpusu; obie wersje mają pełny wysuw i blokadę wyjęcia szuflady.

Wymiary zabudowy

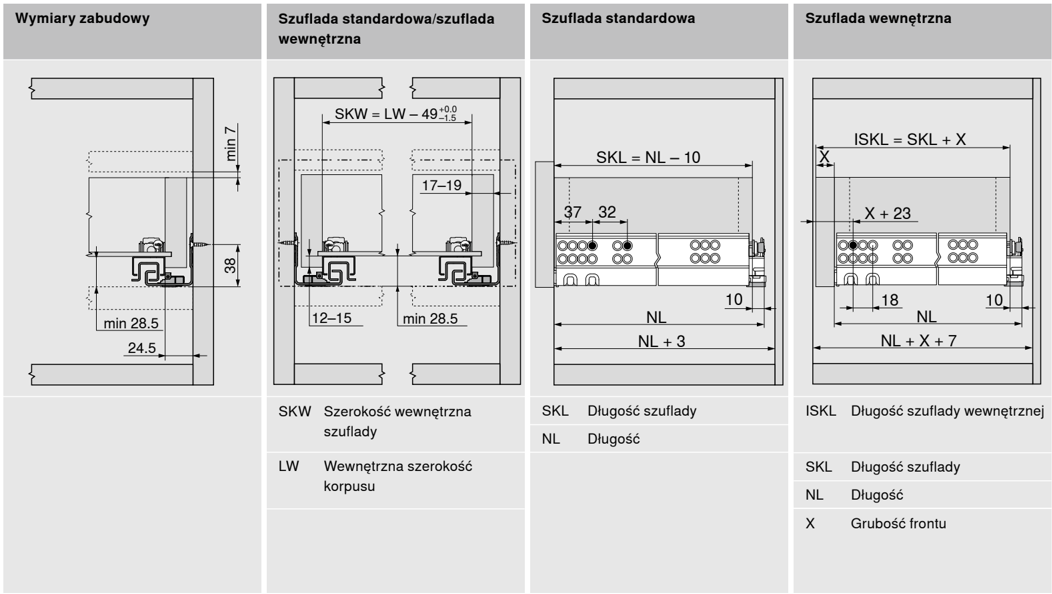

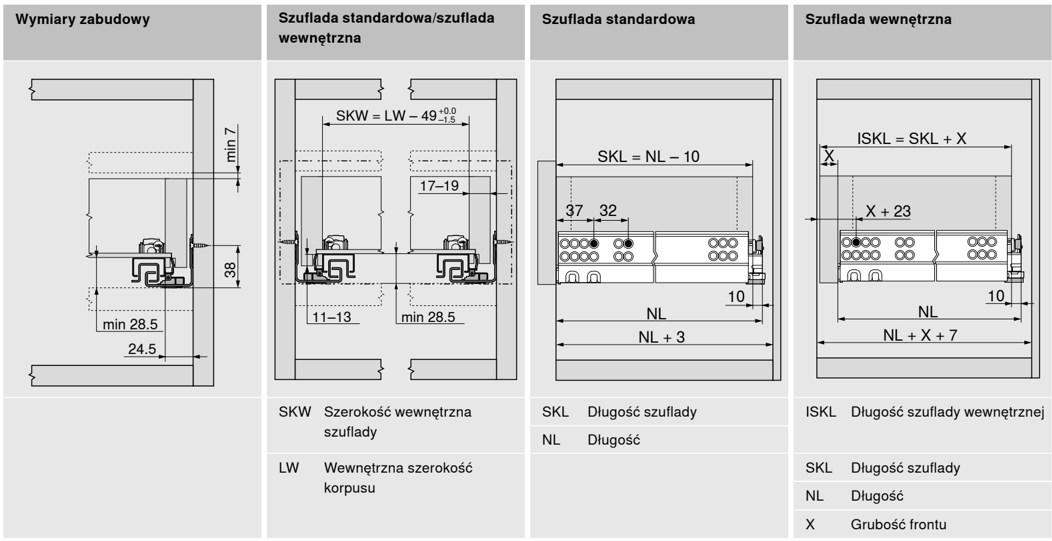

Szerokość wewnętrzną szuflady policz ze wzoru SKW = LW − 49 mm (+0 / −1,5), gdzie LW to wewnętrzna szerokość korpusu. Długość dna szuflady to SKL = NL − 10 mm, a dla szuflady wewnętrznej ISKL = SKL + X (X = grubość frontu). Prowadnicę osadza się przy dnie korpusu; zachowaj odstępy z rysunku: min 7 mm nad prowadnicą, 24,5 mm i min 28,5 mm od czoła. Do nawiercania szuflady użyj wzornika T65.1000.02.

Montaż krok po kroku

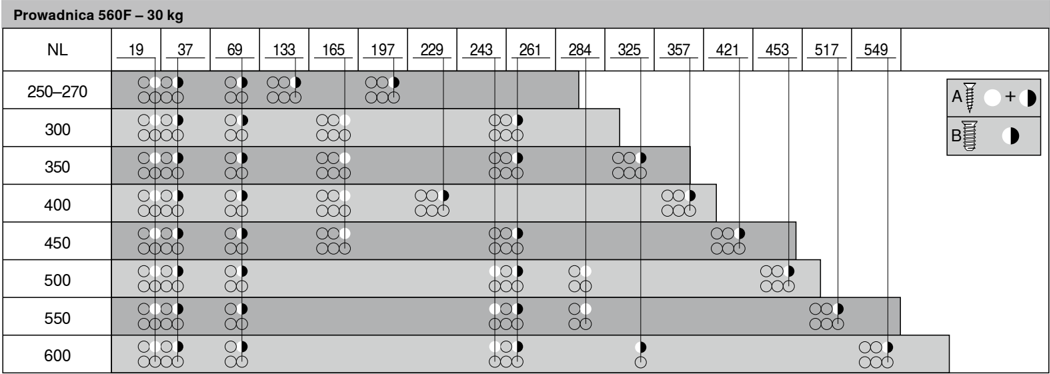

1. Przykręć prowadnice do boków korpusu. Ustaw prowadnicę przy dnie szafki, w osi czoła (24,5 mm od frontu, min 28,5 mm prześwitu) i przykręć ją wkrętami do płyty wiórowej Ø4 × 15 mm lub wkrętami EURO 661.1450.HG. Punkty mocowania odczytaj z tabeli pozycji wkrętów dla danej długości NL.

2. Nawierć szufladę wzornikiem T65.1000.02. W dnie i tylnej ściance szuflady wykonaj otwory pod sprzęgła (560F) lub bolce (561F) zgodnie z wzornikiem. Dla 561F pozycję blokady wyjęcia (wymiar X1) odczytaj z tabeli obróbki: np. NL 260 → 185 mm, NL 360 → 287 mm, NL 460 → 379 mm, NL 560 → 481 mm.
3. Zamocuj sprzęgła lub bolce w szufladzie. W wariancie 560F wciśnij sprzęgła T51.1700.04 (lewe/prawe) w dno szuflady; w wariancie 561F osadź bolce mocujące. Oba systemy mają blokadę wyjęcia i regulację bez narzędzi.
4. Nasuń szufladę na prowadnice. Trzymając front lekko uniesiony, wprowadź sprzęgła / bolce na końcówki prowadnic i dosuń szufladę do zatrzaśnięcia. Sprawdź, czy blokada wyjęcia zaskoczyła z obu stron.

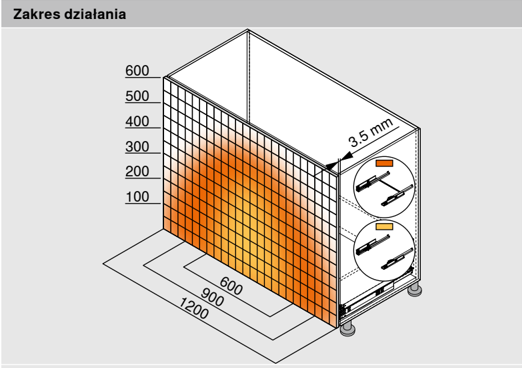

5. Zamontuj reling synchronizacji (przy szerokich frontach). Aluminiowy reling przytnij do wymiaru LW − 87 mm (±1) i połącz obie prowadnice — zapewnia on duży obszar aktywacji TIP-ON aż do szerokości korpusu KB 1200 mm, dzięki czemu front otworzysz naciśnięciem w niemal dowolnym miejscu, także w narożniku.

6. Wyreguluj front. Ustaw wysokość, nachylenie i głębokość szuflady bez narzędzi (regulacja wbudowana w sprzęgło/bolec). Do szuflad czterostronnych dołóż regulator frontu 295.1000 — daje regulację frontu w dwóch płaszczyznach (±2 mm). Konfigurator Blum: blum.com/productconfigurator.

Powiązane systemy

TANDEM 19 mm to ekonomiczne, drewniane rozwiązanie z TIP-ON w standardzie. Jeśli szukasz prowadnic z cichym domykiem BLUMOTION i synchronizacją premium, zobacz Blum MOVENTO, a do szuflad metalowych — LEGRABOX. Pełną ofertę znajdziesz w kategorii szuflady i systemy szuflad.

Potrzebujesz prowadnic z pełnym wysuwem i nośnością do 40 kg? Zobacz: Montaż prowadnic Blum MOVENTO.

Doradztwo techniczne: zespół PHU GRAL, doświadczony sprzedawca Blum od 2004 r., Białystok. Pomożemy dobrać długość prowadnicy, wariant mocowania i akcesoria do Twojej zabudowy — kontakt.
