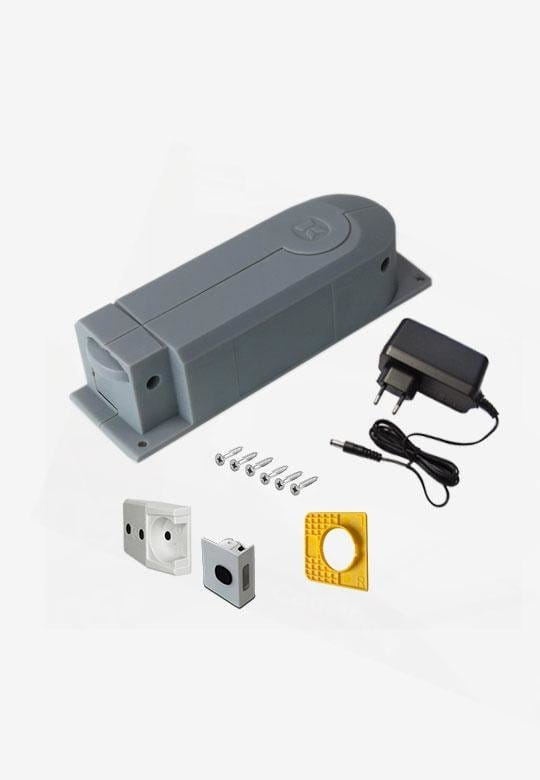

ETOUCH MINI 01.340.S

ETOUCH MINI
urządzenie elektryczne pozwalające otwierać szafki z frontami bez uchwytów

eTouch+ DISPENSAVVS-x - to urządzenie elektryczne pozwalające otwierać szafki z frontami bez uchwytów. Zastosowanie
eToucha+ wspomaga wysunięcie carga z szafki na odległość około 30-40 mm.

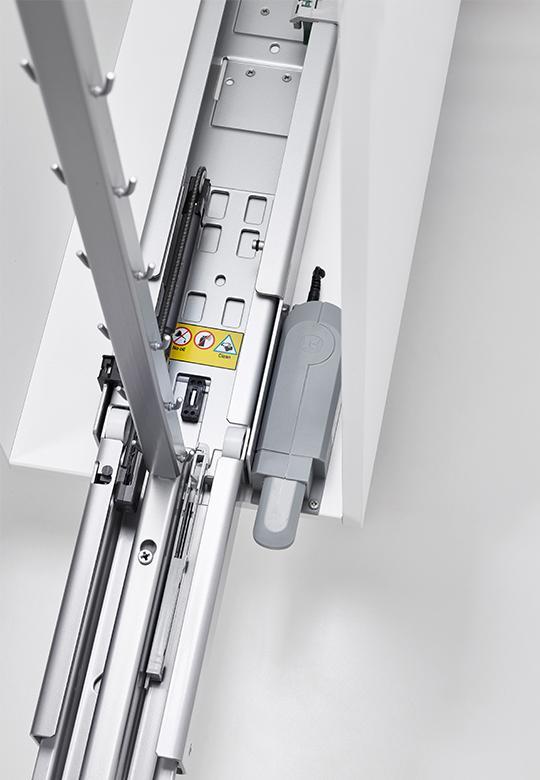

Jednostkę podstawową eTouch + DISPENSA VVS-x można stosować od szerokości 300 mm i należy montować z prawej strony
prowadnicy.

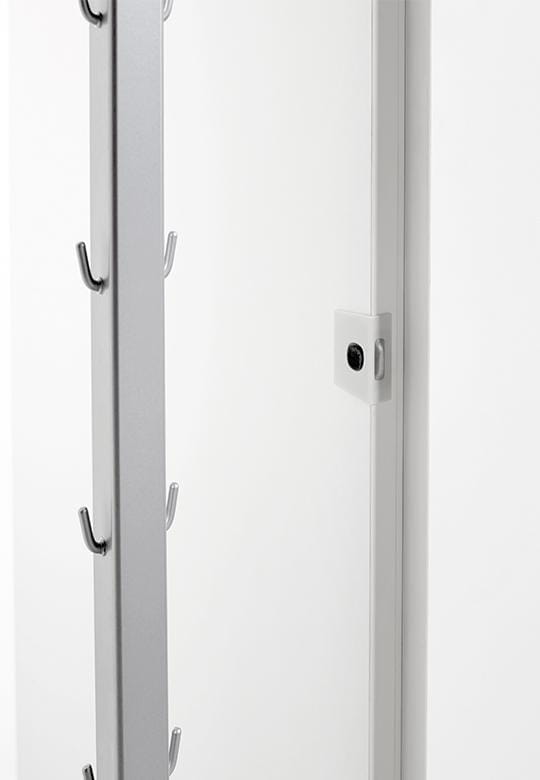

Mocowanie czujnika. Najpierw zamontować należy adapter czujnika bezpośrednio po wewnętrznej stronie lewego korpusu
szafki, na wysokości 1100 mm mierząc od podłogi (sugerowana wysokość podana przez producenta), a następnie wpiąć w
niego czujnik, lub w alternatywny sposób, przymocować czujnik bez adaptera w wyfrezowanym wcześniej otworze w boku
korpusu szafki.

Programowanie przycisku: w stanie fabrycznym przycisk radiowy nie jest zaprogramowany. Przed rozpoczęciem
programowania należy usunąć włożony pasek zabezpieczający baterię (› 4a2/4b2). W celu zaprogramowania przycisku
radiowego należy ustawić system w trybie programowania (› 9).

Aby ustawić system na trwający 30 sekund tryb programowania, należy przytrzymać przez ok. 2 sekundy wciśnięty
spiczastym przedmiotem przełącznik znajdujący się z przodu napędu (pod diodą LED) (› 9B), do momentu aż dioda LED
wyemituje zielony migający sygnał (› 9B). Po zwolnieniu przełącznika dioda LED miga na czerwono (› 9C), a system
znajduje się w trwającym 30 sekund trybie programowania. W tym czasie należy przytrzymać ciemnoszary przycisk po
wewnętrznej stronie przycisku radiowego (› 10). Programowanie przycisku radiowego zostało zakończone pomyślnie,
jeśli dioda LED zaświeci się przez ok. 2 sekundy na zielono (› 10).

Wymiary: 187 mm x 55 mm x 45 mm

Kolor: szary
